1.1 主要性能指標
|
序號 |
類 別 |
規 格 |
|
1 |
主 板 |
3U CPCI 主板 |
|
2 |
C P U |
i7-6820EQ 2.8GHz |
|
3 |
內 存 |
16G |
|
4 |
顯示器 |
15.6吋；分辨率1920*1080 |
|
5 |
存 儲 |
500G 固態硬盤 |
|
6 |
鍵 鼠 |
防水鍵盤、觸摸鼠標 |
|
7 |
背 板 |
3U8槽CPCI背板；1系統槽，7個3UCPCI板卡功能槽。 |
|
8 |
標準接口 |
1個RS232 |
|
2個USB2.0 |
|
1個網口 |
|
1個品字型輸入電源接口 |
|
9 |
航插接口 |
1個5路電源輸出（XCA30F22M(W)） |
|
1個ARINC429、串口及MBK通訊接口（XCA36F55M） |
|
1個預留供后續擴展使用（XCF36F129Z1D1） |
|
10 |
按 鍵 |
1個系統開關
4個按鈕開關（電源模塊對外輸出供電控制按鈕） |
|
11 |
供 電 |
AC 220V輸入，內置ATX電源400W |
|
12 |
散 熱 |
通風散熱 |
|
13 |
系 統 |
Windows7（64位）測試系統 |
1.2 物理參數
|
序號 |
技術指標 |
規格 |
|
1 |
結構方式 |

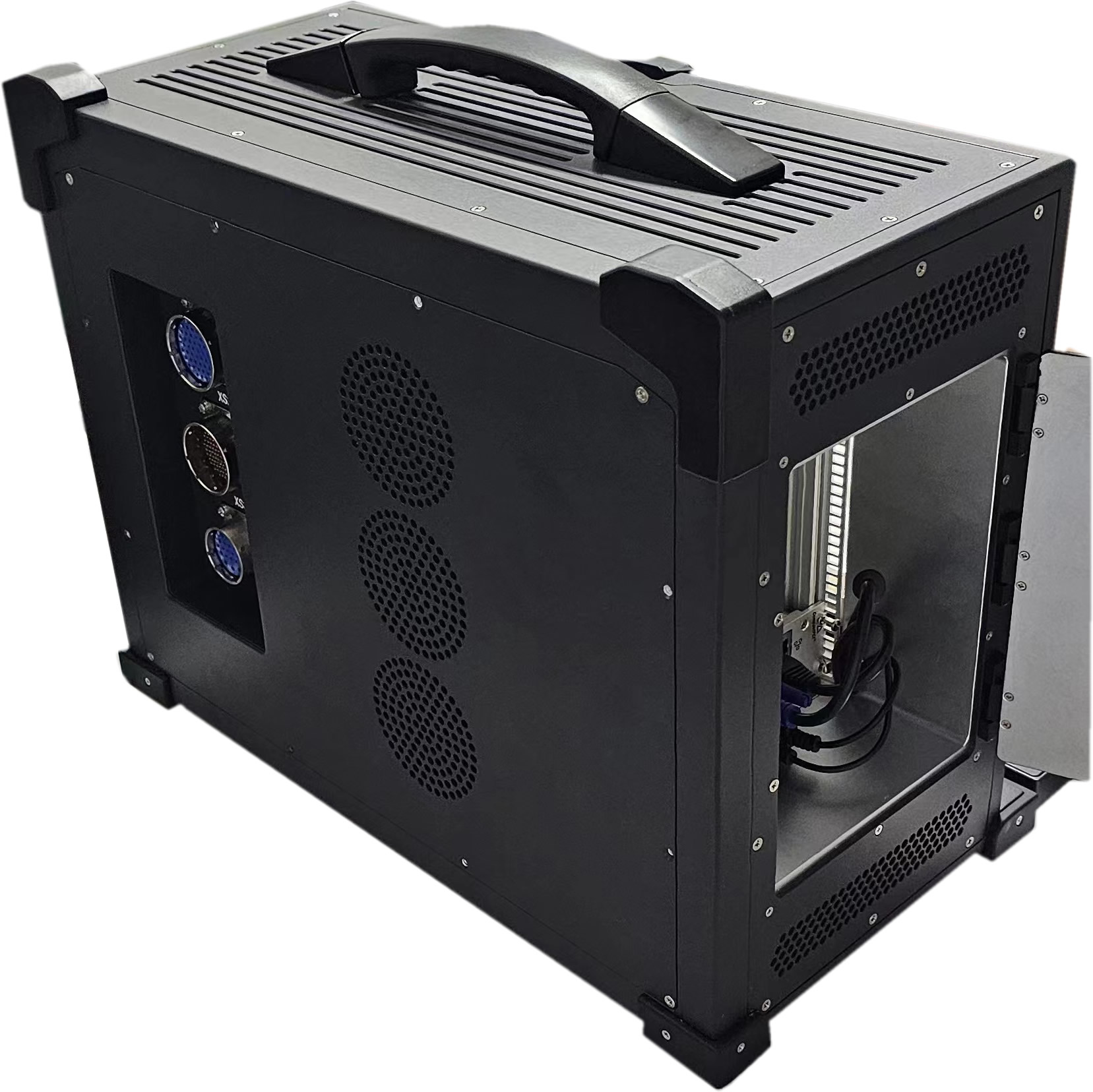

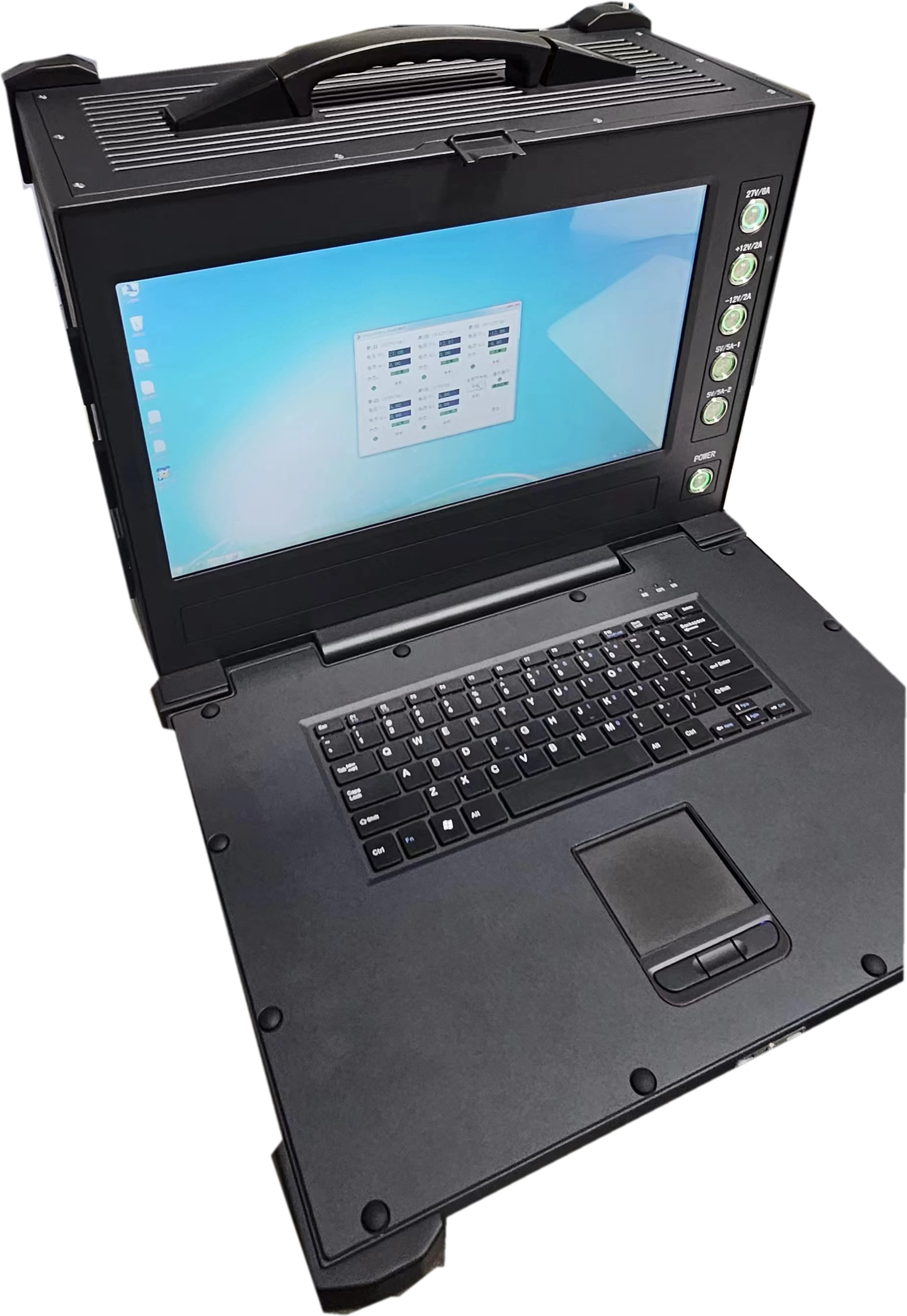

3U8槽下翻式鋁合金加固計算機 |
|
2 |
體積 |
≦430mm×330mm×250mm (W×D×H，不含護角、把手) |
|
3 |
重 量 |
≦16KG（不含甲方產品） |
|
4 |
顏 色 |
黑色 |
|
5 |
包 裝 |
航空拉桿箱 |
2 環境指標
|
項 目 |
應力等級 |
要 求 |
|
工作溫度 |
0℃～+55℃ |
能正常工作 |
3 主要器件
3.1 CPCI主控
n Intel Core i7-6820EQ 2.8 GHz，四核八線CPU。
n Intel QM170芯片組。
n 處理器采用14nm技術工藝，四核八線程處理機制，集成圖形控制器及內存控制器。
n 板載16GB雙通道DDR4內存，頻率1866/2133 MHz。
n 集成3D高性能圖形處理控制器，支持豐富的顯示接口，前面板提供1個VGA
接口，可通過跳線切換到后插板。支持1個DVI-D信號。其中VGA顯示最大分辨率為1920×1200@60Hz ，DVI最大分辨率為1920×1200@60Hz。
n 支持32bit、33/66 MHz CompactPCI總線擴展，符合PICMG 2.0規范。
n 3U 8HP CompactPCI規格，采用歐卡結構，具有高可靠性、可維護性、可管理性與軍用計算機的抗振動、抗沖擊、抗寬溫環境急劇變化等惡劣環境特性。
n 前面板支持2個10/100/1000Mbps網絡接口，后出2個10/100/1000Mbps網絡接口。
n 支持4路SATA3.0用于存儲功能。其中包括1個板載2.5"硬盤插座，1個mSATA。
n 插座；后插板支持2路SATA3.0，可用于擴展存儲設備。前面板提供1個SATA 讀寫狀態指示燈，由4路SATA共用。
n 板載1個M.2接口,符合Type 2280,key M尺寸標準。
n 前面板支持4個USB3.0接口，后出2個USB2.0接口。
n 前面板支持1個RJ45形式RS232/RS422/RS485接口；后插板支持一路RS232接
口,可選配置成RS422/RS485接口。
n 板卡提供Windows、VxWorks BSP板級支持包。
3.2 背板
n 標準3U8槽 CompactPCI背板。
n 支持33Mhz 32bit CPCI總線。
n 1個系統槽：標注為三角形1，位于板卡右側，只用于系統板。
n 7個功能槽：標注為圓形2～⑧用于外圍功能板。
n 電源接口：一個 CPCI電源接口，一個為ATX電源接口。
n 提供+5V、+3.3V、+12V、-12V、GND等直流電源接線座。
n PCI總線電平選擇V(I/O)：支持+5V/+3.3V（默認為+5V）。
n 提供：電源開關接口、CPCI電源接口、M66EN 選擇跳線，詳見布局圖說明。
n 板卡采用螺柱固定方式，可以在沖擊、振動等復雜環境下應用背板，安裝時必須加裝絕緣條。
n 特性阻抗：65±10％ohm。
板卡外形尺寸：128.7mm×196.8×3.2mm（寬×長×厚）。
n 支持熱插拔。
